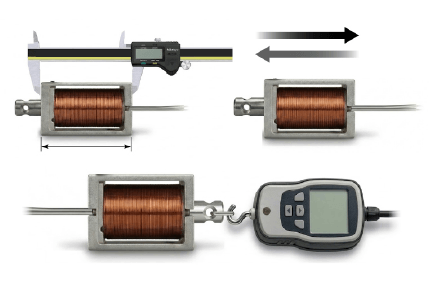

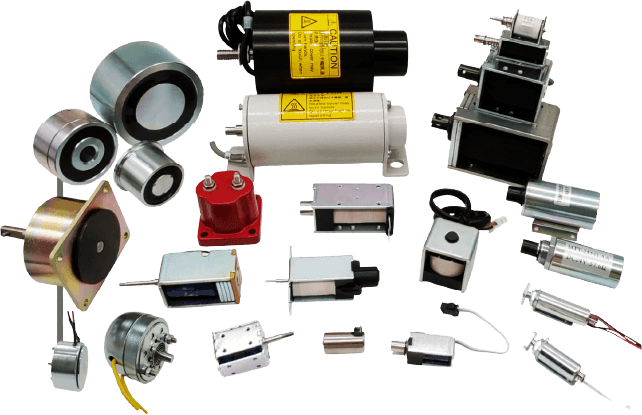

技術資源 Technical Resources 產品指南 Product Guide 電磁鐵與電磁閥的應用,從日常生活家電,輕重型工業,各類型安全防護系統,乃至於新興前沿自動化的人工智能科技,均扮演了極為重要的角色。 電磁鐵與電磁閥類型之多樣與彈性,可以有效的因應各種不同的應用類型,針對產品參數做調整,滿足高精度客製化的要求。也因為此類產品的應用範圍相當廣,因此並沒有任何一款標準品,可以完美地適用於所有不同的情況。 如何在眾多類型的產品中,選擇最合適的規格,會是相當重要的課題。 電磁鐵應用 選型指引 技術文件 與規格資料 電磁鐵應用選型指引 01 電磁鐵 選擇要點 > 電磁鐵尺寸 > 電磁鐵的動作方向 > 動作行程 (可動鐵芯移動距離) > 吸引力 電磁鐵尺寸 確認機構可安裝空間(長/寬/高)。避免與周邊零件干涉,確保可順利安裝。 電磁鐵的動作方向 依需求選擇推動、拉動或旋轉型式。確認斷電後,可動鐵芯復位方式。(電磁鐵加裝覆歸彈簧/鐵芯自重/客端機構拉回) 動作行程(可動鐵芯移動距離) 先評估機構所需移動距離,避免行程不足。 吸引力 需先估算產品應用中所需動作行程v.s 該行程下所需的作用力大小。依據產品應用通斷電頻率,進一步設計合適的線圈參數與電磁鐵規格。 02 電氣條件 與熱管理 > 電源供給狀況與週期> 溫升與工作溫度限制 電源供給狀況與週期 確認客端應用機構之電源輸入類型(DC/AC/電池)。需確認是否有限流條件,避免電流超出設計範圍。確認單次最大通電時間與使用頻率,避免過熱或超出負荷。 溫升與工作溫度限制 電磁鐵通電會產生熱,線圈溫度越高或使用環境溫度越高,電磁鐵致動力會下降。工作溫度上限受材料絕緣等級限制,溫度高會限縮可容許線圈溫升範圍,可透過調配適用的絕緣材料,提高線圈耐熱等級。需事先定義設備實際運作時的環境溫度條件。 03 環境與 防護設計 > 濕度、灰塵與防護需求> 防護等級與成本考量 濕度、灰塵與防護需求 高濕環境需防止濕氣侵入,並避免外部腐蝕。高灰塵環境需防止粉塵進入,避免影響運作與壽命。針對特殊環境條件,需進行相應的防護設計。 防護等級與成本考量 產品應用若因使用環境嚴苛,可透過防潮、防塵或耐腐蝕性等客製化設計, 提高產品效能。建議先定義環境條件與防護等級,提升成本效益。 技術文件與規格資料 方型電磁鐵目錄 Open Frame Product Catalog PDF.6MB 圓形電磁鐵目錄 Tubular Product Catalog PDF.5MB 推拉型電磁鐵目錄 Push Pull Product Catalog PDF.3MB 編碼原則 Coding principles PDF. 316KB 衝突性物質聲明 Conflict Minerals Statement PDF.379KB IECQ有害物質 管理符合證書 IECQ Certificate of Conformity PDF.2MB 版權聲明 Copyright Statement PDF.83KB ISO9001:2015證書 ISO 9001:2015 Certificate PDF.2MB 電磁鐵規格太多,不知道怎麼選? 別讓選錯規格拖慢設計、墊高成本,錯失商機! 立即填寫表單,由專業團隊協助您快速確認關鍵規格, 讓設計一次到位, 強化產品競爭力。 填寫諮詢表單 >
