方型電磁鐵
Open Frame
方型電磁鐵
方型電磁吸鐵是所有電磁吸鐵製造中，結構最簡單的機種；透過電磁鐵通電時，可動鐵心的作動，來拉動或解鎖客端機構。雖然結構的設計很簡單，但藉由使用高導磁率的鋼及高生產技術，來確保鐵框組裝的最小空氣間隙，以達到電磁吸鐵最大效能。再加上絕佳的繞線技術，可於有限的空間下展現最大的線圈AT值。依據電磁鐵於客戶機構中作動方式，可選用推型或拉型。

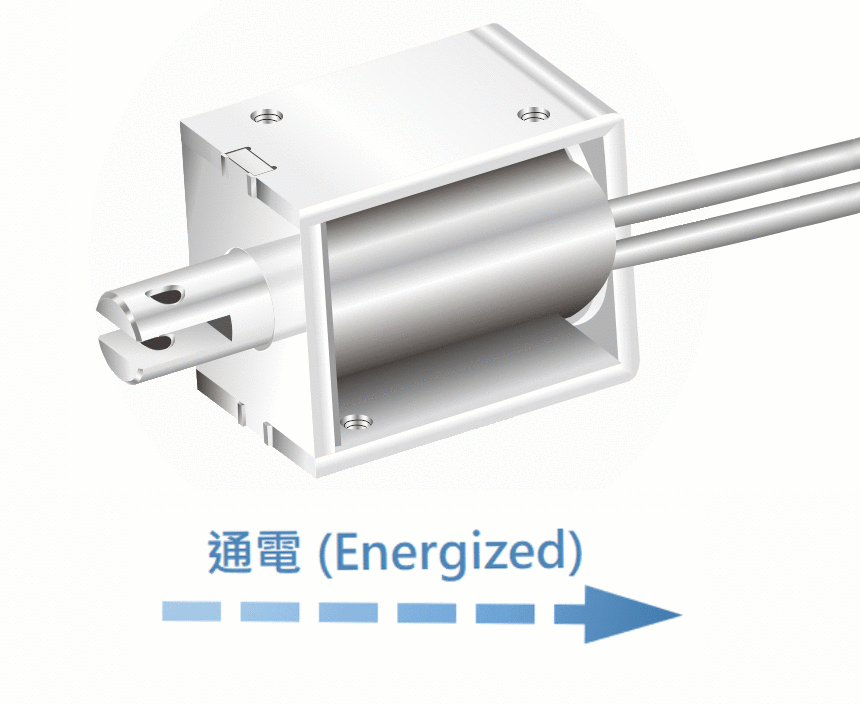

方型拉型示意圖

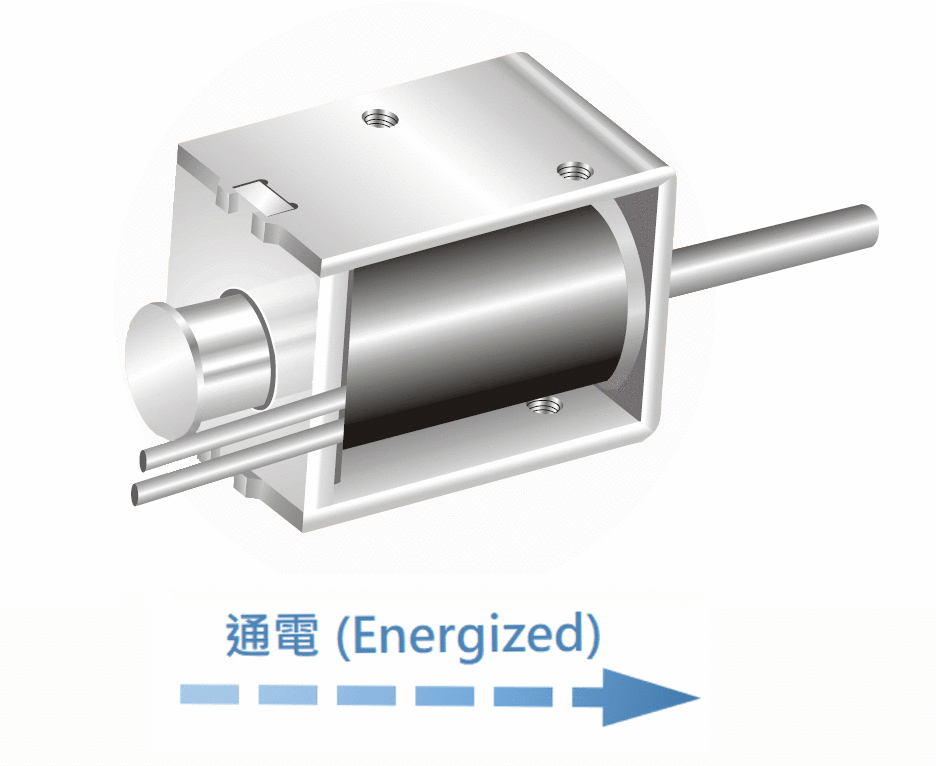

方型推型示意圖

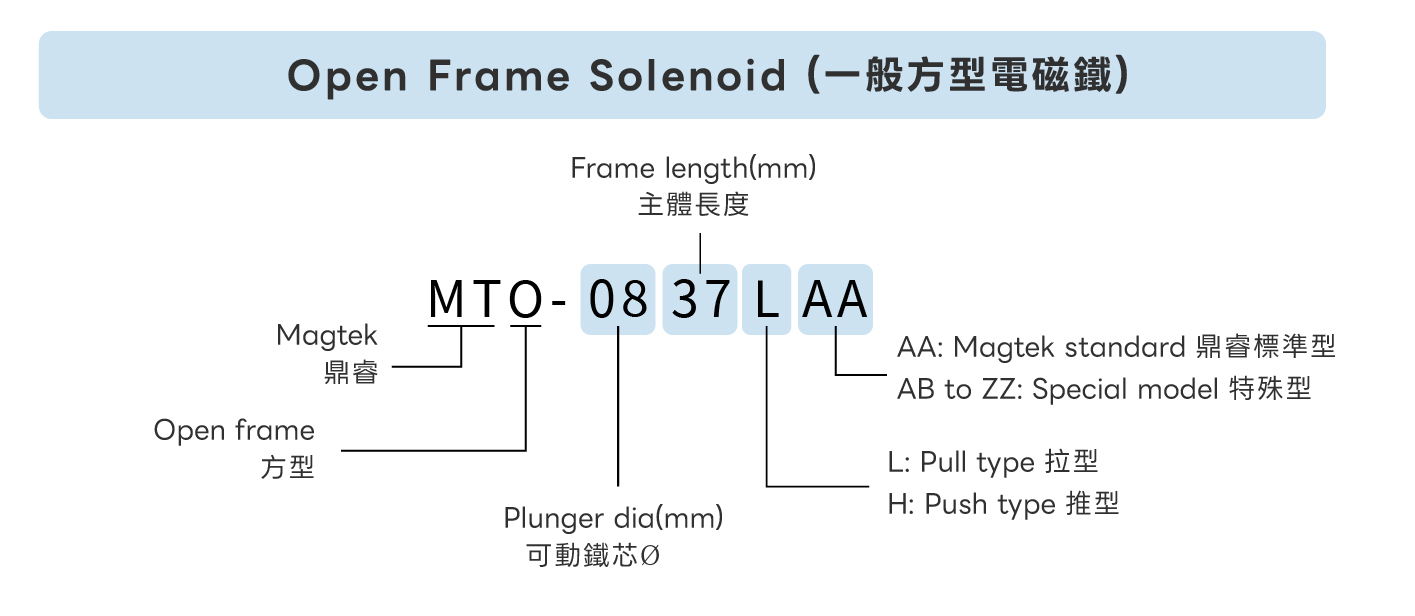

對應型號編碼原則
MTO–XXYYZ: O-方型電磁鐵，XX-可動鐡心直徑，YY-主體長度，Z-L(拉型)/H(推型)
MTO-0837L = 可動鐡心直徑8mm、主體長度37mm、拉型的方型電磁鐵

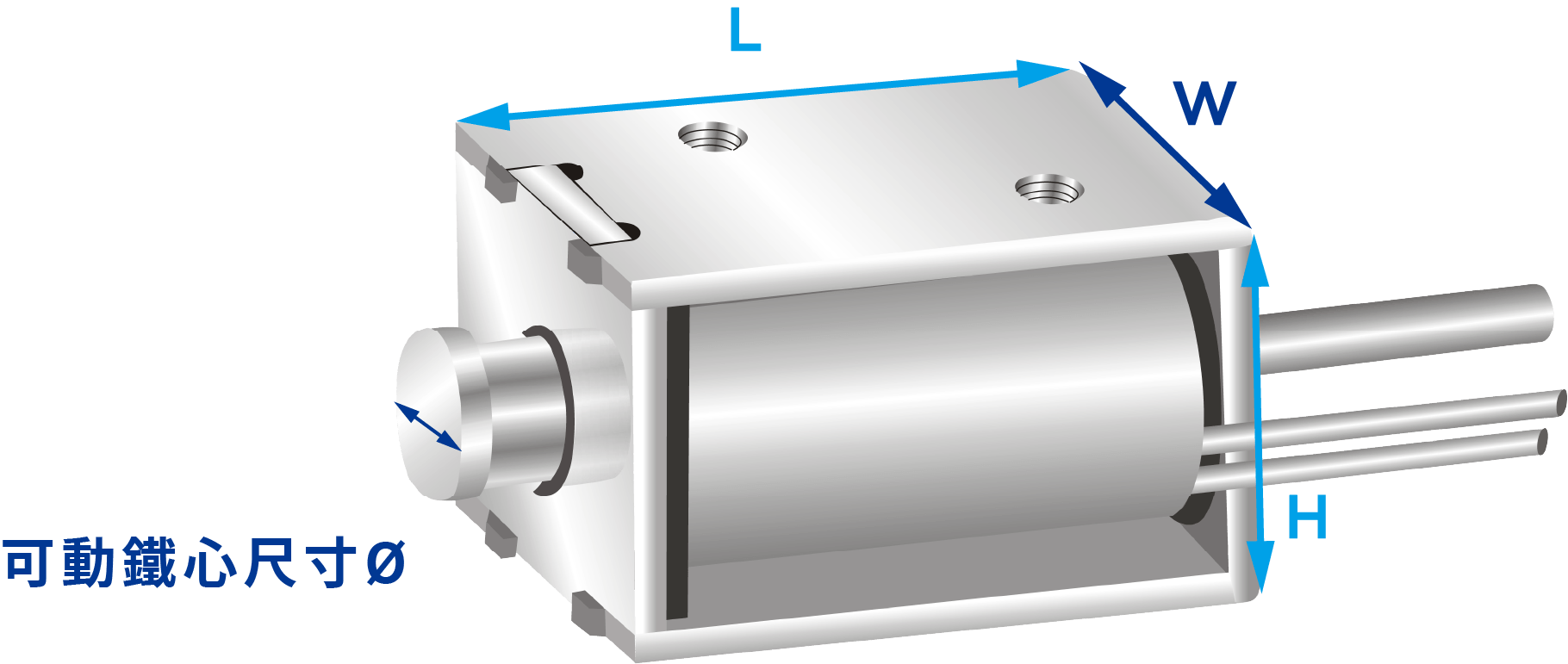

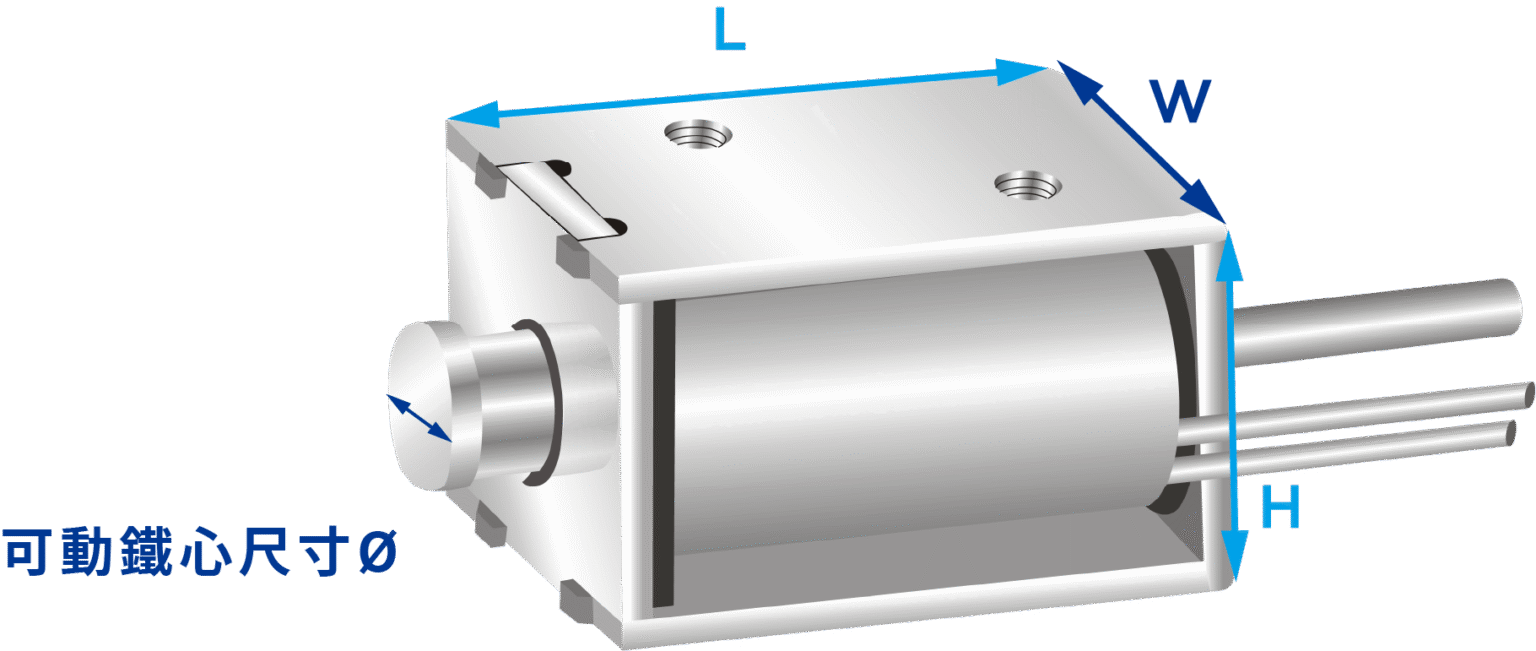

| 機型 | 圖片 | 主體尺寸 (W*H*L) | 可動鐵心尺寸 | 下載 |
|---|---|---|---|---|
|

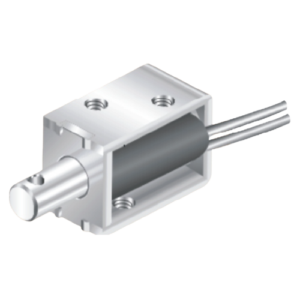

MTO-0415L |
|
8*10*14.65mm |
Ø4mm |
|
|

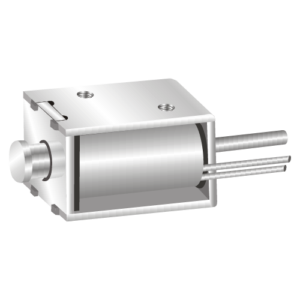

MTO-0415H |
|
8*10*14.65mm |
Ø4mm |
|
|

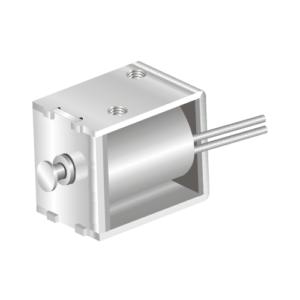

MTO-0519L |
|
13*16*19.4mm |
Ø5mm |
|
|

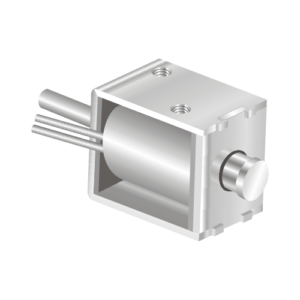

MTO-0519H |
|
13*16*19.4mm |
Ø5mm |
|
|

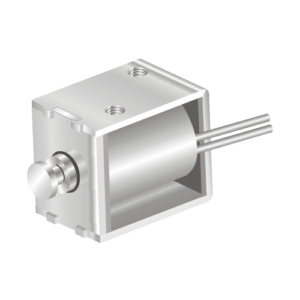

MTO-0520L |
|
13*15*19.4mm |
Ø5mm |
|
|

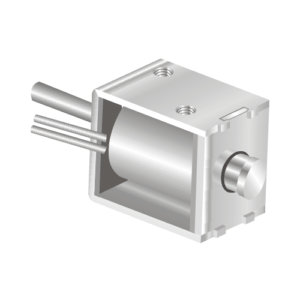

MTO-0520H |
|
13*15*19.4mm |
Ø5mm |
|
|

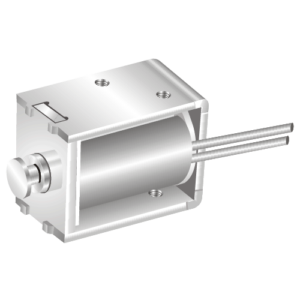

MTO-0521L |
|
10.7*12.45**20.1mm |
Ø5mm |
|
|

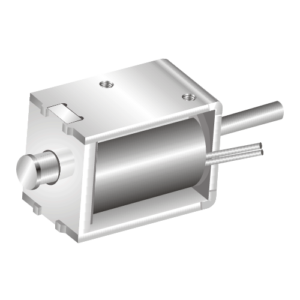

MTO-0521H |
|
10.7*12.45**20.1mm |
Ø5mm |
|
|

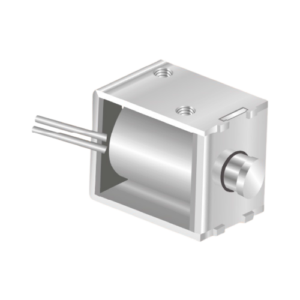

MTO-0630L |
|
16*19.2*29.5mm |
Ø6.35mm |
|
|
MTO-0630H |
|
16*19.2*29.5mm |
Ø6.35mm |
|
|

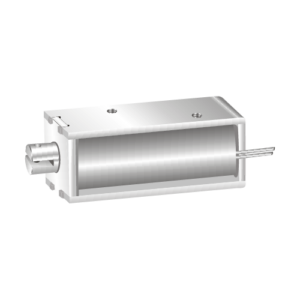

MTO-0740L |
|
14.4*19*39.5mm |
Ø6.35mm |
|
|

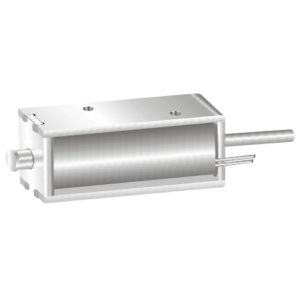

MTO-0740H |
|
14.4*19*39.5mm |
Ø7mm |
|
|

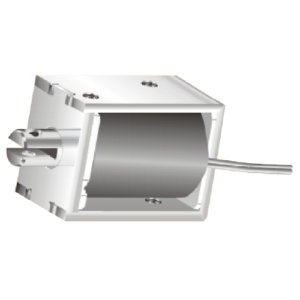

MTO-0837L |
|
20*26*36mm |
Ø8mm |
|
|

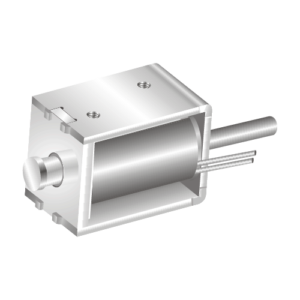

MTO-0837H |
|
20*26*36mm |
Ø8mm |
|
|

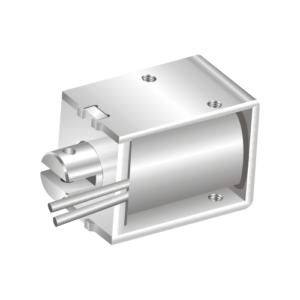

MTO-1240L |
|
24*30*40.7mm |
Ø12mm |
|
|

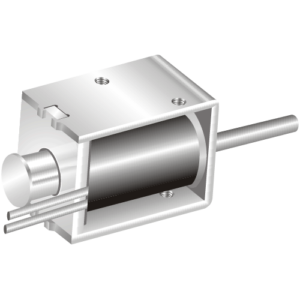

MTO-1240H |
|
24*30*40.7mm |
Ø12mm |
|
|

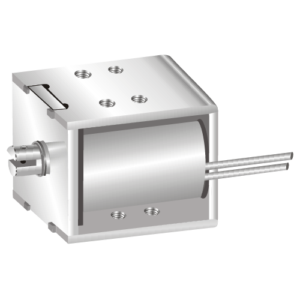

MTO-1252L |
|
37*41.5*52mm |
Ø12mm |
|
|

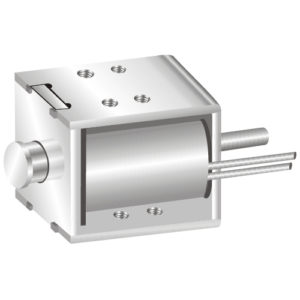

MTO-1252H |
|
37*41.5*52mm |
Ø12mm |
|
|

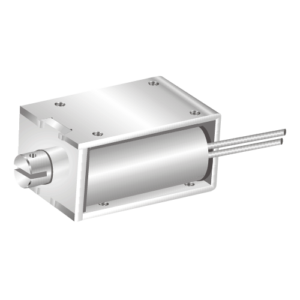

MTO-1258L |
|
28*34*57mm |
Ø12mm |
|
|

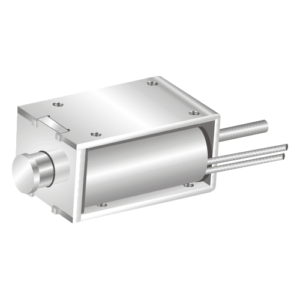

MTO-1258H |
|
28*34*57mm |
Ø12mm |
|
|

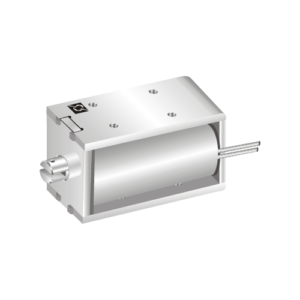

MTO-1264L |
|
30*38*63mm |
Ø12mm |
|
|

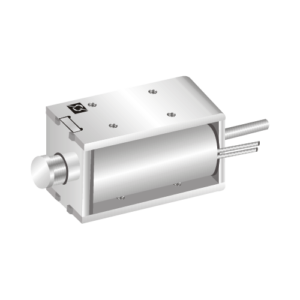

MTO-1264H |
|
30*38*63mm |
Ø12mm |
|
|

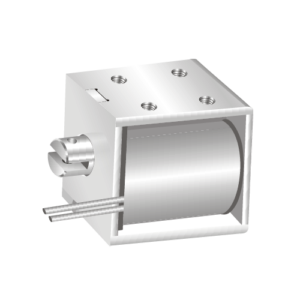

MTO-1651L |
|
41.3*48.8*50.8mm |
Ø16mm |
|
|
MTO-1651H |
|
41.3*48.8*50.8mm |
Ø16mm |
|
|

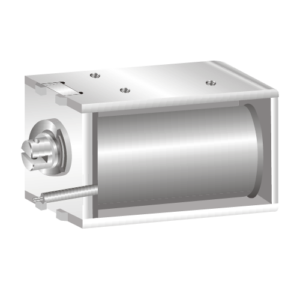

MTO-2283L |
|
52*58.5*82.5mm |
Ø20mm |
|
|

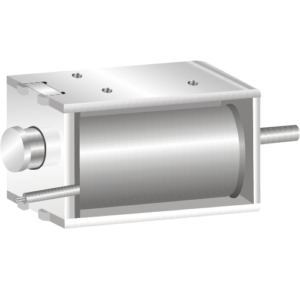

MTO-2283H |
|
52*58.5*82.5mm |
Ø20mm |
|
|

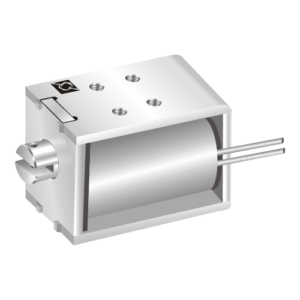

MTO-2367L |
|
52*58.5*67mm |
Ø23mm |
|
|

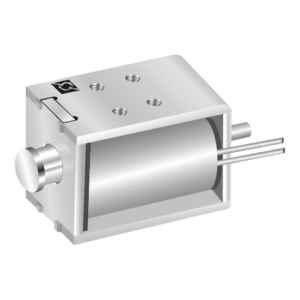

MTO-2367H |
|
52*58.5*67mm |
Ø23mm |
|
